設備用途
將無助焊劑錫線在線壓製、分切成預成形錫片，供貼片機吸取並放置於需要增加錫量的位置，配合錫膏與回焊製程進行局部補錫。
錫線供料 → 壓製成型 → 分切 → 貼片機吸取 → 定位放置 → 回焊焊接。
設備特色
- 純電動凸輪機構，提供自動與手動操作。
- 電子顯示供料狀態，依製程需求調整成型與供料條件。
- 支援多種預成形錫片規格；特殊尺寸可另行評估。
- 使用無助焊劑錫線，焊接時搭配錫膏中的助焊劑。
- 適用於混裝電路板、連接器及 PIP／PTH 穿孔回焊的局部錫量補充。
- 貼片機適配須依品牌、型號、接口、吸嘴與飛達站位確認。
完整技術規格
| 錫片規格 | 錫線外徑（mm） | 備註 | 錫片長 × 寬 × 厚（mm） | 每 1 kg 錫線預成形數量 | 供料效率（秒／顆） |
|---|---|---|---|---|---|
| 0402 | 0.5 | 不常用 | 1.1 × 0.70 × 0.30 | 681K | 0.15 |
| 0603 S | 0.6 | 不常用 | 1.6 × 0.90 × 0.35 | 325K | 0.15 |
| 0603 | 0.8 | 常用 | 1.6 × 1.00 × 0.50 | 183K | 0.15 |
| 0805 S | 0.8 | 不常用 | 2.0 × 1.20 × 0.45 | 146K | 0.15 |
| 0805 | 1.0 | 常用 | 2.0 × 1.35 × 0.60 | 93K | 0.15 |
| 1206 S | 1.2 | 不常用 | 3.2 × 1.60 × 0.60 | 40K | 0.15 |
| 1206 | 1.6 | 常用 | 3.2 × 1.90 × 1.00 | 23K | 0.20 |
| 1510 | 2.0 | 常用 | 4.0 × 2.50 × 1.30 | 12K | 0.20 |
工藝評估優先採用常用規格。K 表示千片；數量與尺寸依原供應商測量資料，實際結果可能因錫線材質及成型條件略有差異。

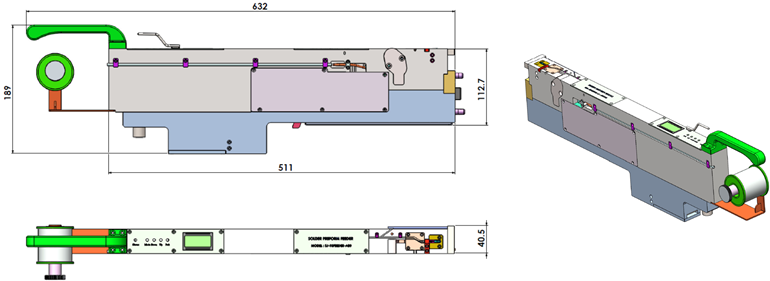

外觀尺寸圖
《客易高科技 錫片成型飛達型錄》2026.10，第 2–9 頁；錫片規格見第 5 頁，外觀尺寸見第 6 頁。
所有機種採洽詢報價；規格、選配、供電、交期及服務條件，請與客易高確認。
